ENTREGA 10 TRAZADOS DE BODE

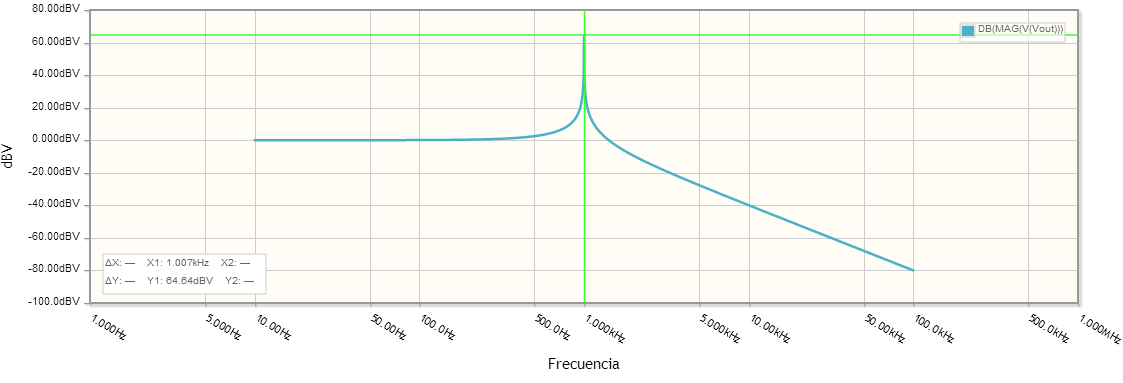

Circuit Lab P-2

Los ejercicios propuestos esta semana están disponibles en este enlace

Las NOTAS DE CLASE sobre trazados de Bode están disponibles en este enlace.

El libro Circuitos Lineales contiene las Notas de Clase del curso completo.

Música propuesta

EJERCICIOS ENTREGA 9

Los ejercicios propuestos esta semana están disponibles en este enlace


La propuesta musical de esta semana

LABORATORIO:Caracterización Experimental de Auriculares

¡¡¡Es necesario traer unos auriculares!!!
En la sesión de laboratorio se realizará experimentalmente la medida de la impedancia de los auriculares que traigas.

23 ABRIL LIBROS RECOMENDADOS

Muchos de vosotros,apasionados por el estudio de los circuitos, pensaréis que regalar a vuestros amigos y amigas el libro  "Circuitos Lineales" es una idea brillante dado el enorme disfrute que para vosotros supone su lectura.Resulta  por tanto lógico que queráis compartir ese placer intelectual con cuantos más mejor.
Sin embargo,creo que es mi obligación haceros ver que esa elección no sería la más adecuada para mañana.Por raro que os pueda parecer,vuestros amigos y amigas es probable que no compartan vuestras peculiares aficiones.¿Qué hacer entonces? Me temo que -conociendo vuestra obsesiva dedicación al estudio de los circuitos- no estéis  al día de los últimos lanzamientos editoriales.Así pues,os propongo como alternativa este extraordinario libro:

Título:CURSO URGENTE DE POLITICA PARA GENTE DECENTE
Autor: Juan Carlos Monedero
Editorial:Seix-Barral 2013

Un buen libro:

 Ver Video

EJERCICIOS ENTREGA nº 8 TRANSFORMADORES

Transformador perfecto (Toroidal)

Los ejercicios propuestos están disponibles en este enlace

Las NOTAS DE CLASE están disponibles en este enlace

Transformador perfecto sobre nucleo de ferrita

Transformador perfecto realizado sobre nucleo de chapas de hierro aisladas

Transformador perfecto integrado
Un pequeño tutorial sobre transformadores

Música sugerida

ENTREGA EJERCICIOS nº 7- COMENTARIOS y CALIFICACIONES

Ver simulación en CircuiLab

El enunciado del ejercicio 6 es:
En el circuito de la figura 6, Vg es senoidal de 10V de amplitud 1KHz de frecuencia.Representar gráficamente Vo y la potencia media suministrada a R3.

Solo Daniel de Castro y Josep Famadas lo han resuelto correctamente.El resto no ha representado correctamente Vo.No han sabido calcular la duración del intervalo en que  Vo está en saturación positiva

.SUGERENCIA:
Repetir el ejercicio representando correctamente Vo

Ejercicio nº4
Al ser los generadores de la misma frecuencia,no se puede obtener la potencia sumando las contribuciones de cada generador.
En el ejercicio nº4,los dos generadores están en cuadratura:Misma amplitud y desfase de 90º.En este caso concreto si que aplicando superposición se llega al resultado correcto.Pero si se hace uso de esta propiedad ,hay que demostrarla.
Si por ejemplo los generadores tuvieran la misma amplitud y frecuencia pero su desfase fuera de pi radianes,Vo sería nula y por tanto también sería nula la potencia.Superposición con las potencias no funcionaría en el caso general.


CALIFICACIONES:
Las calificaciones definitivas del primer control son las que aparecen en la 2ª columna de la lista adjunta

Los estudiantes señalados con un * no me han entregado la ficha todavía (Mal síntoma!!!).

EJERCICIOS ENTREGA nº7

Los ejercicios propuestos están disponibles en este enlace.
Una buena resolución de estos ejercicios posibilita aumentar la calificación del control hasta 7.

NOTAS DE CLASE:
Las notas de clase sobre el tema de potencia están disponibles en este enlace

PSPICE:
Para saber más sobre PSPICE este manual resuelve las cuestiones básicas.La versión electrónica es gratuita.

Ejemplo:Fichero para analizar el ejercicio nº 4 de los propuestos:

xxxx
va 1 2 ac 9
vb 2 0 ac 9 -90
r1 1 3 20000
r2 3 0 20000
c1 3 0 16e-9
.ac lin 10000 10  5000
.probe
.end

Se representa vm(3) y Vm(3)*Vm(3)/40000.  Se localiza el valor a 1000Hz. mediante el cursor.
