lunes, 31 de mayo de 2010

LA ULTIMA CLASE

                                                                 Richard Ford



Hoy,tras la última clase de Teoría de Circuitos, se inicia para vosotros el periodo de preparación de exámenes.Son días de nervios,tensión y a veces fustración.La gran ventaja de este periodo es que,debido al poco tiempo libre que queda,emerge con prisas y se hace más patente todo aquello que realmente nos apasiona,lo que nos mantiene realmente vivos y que sin embargo y a causa de los examenes, hemos de posponer.Conviene por tanto estar atentos a todas esas "urgencias" colaterales que irán apareciendo durante estos días,no sea que luego se nos olviden...
Y a propósito de exámenes,creo que os puede interesar este fragmento de la entrevista que le hicieron al escritor Richard Ford en la que nos cuenta algo que le sucedió -curiosamente- en tiempo de exámenes:

P. Tomó la decisión de convertirse en escritor un día de enero de 1968, el mismo día en que decidió casarse con su mujer.

R. Exactamente. Yo estudiaba Derecho en Saint Louis y Kristina estaba en Nueva York. Fue una decisión en la que intervinieron la suerte y el amor. Me robaron del coche todos mis libros de Derecho unos días antes de los exámenes. Estaba hundido. Ni se me había pasado por la cabeza abandonar la carrera de Derecho. Había trabajado duro para estar ahí. Pero me robaron todos los libros. Y entonces me pregunté si de verdad quería hacer lo que estaba haciendo. Es como si el destino me brindara una segunda oportunidad para decidir. ¿Qué otra cosa podría estar haciendo?, me pregunté. Y pensé: podría casarme con Kristina, mudarme a Nueva York, pasarlo bien e intentar ser un escritor. Fue un puñado de estrellas que se alinearon, algunas oscuras y otras brillantes. Y elegí la dirección de la estrella brillante, que era Kristina. Cuando decidimos casarnos fue como si la pista estuviera despejada para nosotros. Era algo irresistible, un momento liberador.


Pablo Guillamón 26/4/2008 Babelia El País

miércoles, 26 de mayo de 2010

ENTREGA nº13 Y SOLUCION

El ejercicio propuesto está disponible en este enlace
La simulación temporal con PSPICE se puede realizar con este fichero

SOLUCION
Como suele ser habitual en problemas de TC,la solución es autoverificable.En este caso,vo(t) debe ser cero en t=0 ya que se trata de la tensión en terminales de un condensador.


La inmensa mayoria no ha tenido en cuenta esta posibilidad de comprobación y presentan un resultado erroneo.

La solución correcta consta de una senoide amortiguada de amplitud 11.33,constante de tiempo de 100 microseg,pulsación de 18829rad/seg y desfase de -3.63 rad y de un escalón de amplitud 10.

Puede verificarse que la expresión anterior vale 0 en t=0



La simulación con PSPICE puede realizarse mediante este fichero.Dado que el transitorio de este circuito dura unos 400microseg se puede extender la simulación a unos 2000 microseg.De esta manera dará tiempo a ver también el régimen permanente.En cuanto a Ts se puede comenzar por un valor igual a la milésima parte del tiempo de simulación.

En una segunda ejecución,se puede restringir el intervalo de simulación a 1000microseg y Ts a 1microseg.

miércoles, 19 de mayo de 2010

ENTREGA nº12

Los ejercicios correspondientes a la entrega nº12 se pueden obtener en este enlace

NOTA:
De cara a la preparación del examen final,conviene ir entrenándose resolviendo el examen del pasado curso.

lunes, 17 de mayo de 2010

SOLUCION ENTREGA nº11

Salvo algunas excepciones- como la solución presentada por Lluís García y Adrián Lopez Rodríguez-la mayoría ha utilizado una ecuación falsa.En el caso del circcuito estudiado aquí,al ser la resistencia de carga distinta de la resistencia de entrada no aplica la ecuación:

PldBm = Pin dBm +GdB

Esta ecuación sólo se cumple si Rl=Rin.

La ecuación que sí se verifica es:
Vo dBmicrvolt=Vin dBmicrovolts +GdB

Solución para f=50MHz

Solución para f=500MHz

miércoles, 12 de mayo de 2010

ENTREGA nº11

En este enlace están disponibles los ejercicios correspondientes a la entrega nº11

martes, 11 de mayo de 2010

SOLUCION RECUPERACION 2ºCONTROL



La obtención del trazado de Bode puede verse en este enlace

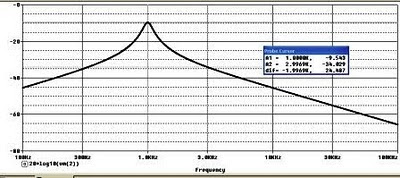

El trazado de ganancia de Bode obtenido mediante PSPICE muestra un pico de -9.54 dB a 1Khz.A 3Khz la ganancia es de -34.03dB y a 5KHz es de -39.1dB.Por tanto los resultados del trazado de Bode obtenidos a partir de la H(s) del circuito son correctos.
El armónico fundamental de la tensión cuadrada está a 1KHz y tiene una amplitud de 6.366Volts =136.1dBmicroVolts.
El segundo armónico está 3KHz y su amplitud es de 2.12Volts=126.54dBmicroVolts.
El tercer armónico está a 5KHz y su amplitud es de 1.27Volts=122.1dBmicroVolts
A la salida del circuito,las amplitudes de los armónicos serán:
1KHz      136.1-9.54=126.56 dBmicroVolts=2.13Volts
3KHz      126.54-34.03=92.51 dBmicroVolts=0.042Volts
5KHz       122.1-39.1=83dBmicroVolts=0.014Volts

Puede por tanto considerarse que Vo es una senoide de 2.13Volts y frecuencia 1KHz.El siguiente armónico está 30dB por debajo y por tanto puede ya despreciarse.
La potencia disipada en la resistencia de 5K será:
Pm=453microWats

jueves, 6 de mayo de 2010

2º CONTROL RECUPERACION

La entrega se realizará el próximo Martes 11 de Mayo a las 8h en el aula.
Conviene tener presente que mediante PSPICE se pueden verificar los resultados del ejercicio propuesto.Así pues,los resultados erroneos en la ganancia en dB a 1000,3000 y 5000 Hz muestran que tampoco se domina PSPICE.

miércoles, 5 de mayo de 2010

ANALIZADOR ESPECTRAL

La tarjeta de sonido del PC se puede programar para realizar el análisis espectral de las tensiones aplicadas en sus diversos terminales de entrada:Mic ext,Mic int o bien Line input.
En este enlace se puede obtener un excelente programa que proporciona el espectro de la tensión aplicada a la entrada de la sound card

martes, 4 de mayo de 2010

RECUPERACION 2º CONTROL

Los resultados de la correción del 2º Control son manifiestamente mejorables.Atendiendo a las sugerencias de algunos estudiantes,he puesto en marcha una 2ª oportunidad bajo las siguientes condiciones:

1-Se realizará en casa con el compromiso de hacerlo de forma individual
2-La nota obtenida se ponderará por un factor de 0.6 y sustituirá a la del control.
3-La entrega se realizará el próximo Martes 11 a las 14h en el laboratorio (Después de la sesión de laboratorio)
4-El enunciado del control y la correspondiente hoja de respuestas están disponibles en :

ENUNCIADO

HOJA DE RESPUESTAS

5-Se entregará la hoja de respuestas junto con la solución detallada del ejercicio

6-Los estudiantes aprobados realizarán también el ejercicio como si fuera la entrega nº10

lunes, 3 de mayo de 2010

RESULTADOS 2º CONTROL

ENUNCIADO 2º CONTROL

HOJA DE SOLUCIONES 2º CONTROL

 Relación de estudiantes que obtienen calificación:
Escarré   8
Ferrer Victor 10
García Enric 8
García Carla 8
García Lluís 10
Latorre Borja 8
López Rodriguez Adrián 10
Martín Chamorro Jorge 8
Martín Fuster Roger 8
Martinez Anna 8
Ribera Prat Javier 10
Salñvat Lozano Josep 10
Sánchez Raúl 8
Solanellas Raúl 9
Triginer Gil 8
